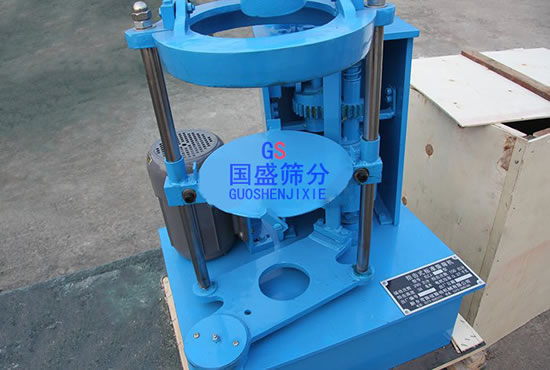

拍擊篩工作原理：

　　拍擊式篩分機電機通過同步帶動齒輪變速后使主軸轉動，主軸帶動偏心輪使滑板帶動設備做往復運動，同時帶動頂桿轉動，頂擊拍錘，在往復運動中拍錘拍擊篩框，小于篩孔的物料輕松即可通過篩網，大于篩孔的物料將留在篩網上層，通過拍擊原理而完成的篩分作業過程。拍擊篩分機是實險室中針對粘性、潮濕的物料最佳的實驗測量設備。



　　　　　　　　

拍擊篩產品特點：

1、結構緊湊，機身重量輕；
2、產品更加耐用、輕捷、方便；
3、維護更加簡單，配件易修易購；
4、篩分效率高，同時具備往復和拍擊振動兩種運動；
5、不會堵塞篩面，下料快，篩分徹底。



拍擊篩使用方法：
1、開機前必須加油10公斤，注意電機外殼上所示的箭頭方向是否一致，禁止反轉；
2、設備運轉前須固定；
2、將裝有試樣的篩具安裝在下篩盤上，調整升降托架使篩具緊卡在篩盤與下篩盤之間 ；
3、將電機線插頭插在程控器插座上，將電源線插在三相線插座上；
4、按下電源開關，設定時間。 根據用戶需要，按輕觸鍵“△”為上調，按“▽”為下調，每按一次“△”“▽”為60秒；
5、根據試驗規程設定好需要時間后，按ON鍵機械開始工作，運行時指示燈亮；
6、本儀器在正常工作時，若需要停機按OFF鍵；
7、每停機一次，應重新設置時間；
8、注意：使用時不要頻繁開、關機器，關機后應切斷電源。



拍擊篩產品結構圖：



拍擊篩技術參數：

序號	名稱	單位	數值
1	篩子直徑	毫米	Φ200
2	篩子層數	層	7
3	200試驗篩	套	1
4	旋轉次數	次/分	290±6
5	拍擊次數	次/分	156±3
6	拍擊高度	毫米	38±6
7	底盤水平度	mm/min	≤0.6
8	旋轉行程	毫米	25
9	電動機	千瓦	0.37
10	外形尺寸	毫米	433*432*785
11	篩機重量	公斤	128

注：以上型號尺寸為Φ200機型，如用戶有其它要求還有Φ100、Φ75型機型。



拍擊篩使用與維護：
1、要求正確的電機轉動方向；
2、加油：機箱內注入普通機油，加至油標紅線高度，應定期檢查油位，每半年更換一次機油。上下滑板應定期打開上蓋加入黃油，主軸套應定期將黃油杯加滿，并擰緊一圈，使黃油進入潤滑面。上下滑板銅套內污物應定期清理，擦凈后加入新潤滑脂；
3、電源接線：?jiǎn)蜗嚯姍C(jī)出廠前方向已調好，接入電源即可使用。三相電機接上電源后開機前應先將錘鐵頂桿提起至合理高處，試轉觀察其轉向是否正確。注意設備必須轉向正確方可使用；
4、安裝套篩：松開套篩底座上的螺母，裝上套篩向上移動套篩底座至合適位置，擰緊套篩底座螺母，固定住套篩底座，即可使用；
5、定時：本機具有定時功能，定時調節方法是：調節晶體管繼電器上的該度，并用秒表校核，增減刻度至精確時間；
6、常用易損件：

序號	1	2	3	4	5
零件名稱	大齒輪	上下偏心輪	凸輪	偏心輪銅套	滑塊
零件型號	Φ200-30	Φ200-31	Φ200-32	Φ200-33	Φ200-8





拍擊篩適用行業：
　　拍擊式篩分機適用于普通磨料粒度檢查、超硬材料分級，亦廣泛應用于地質、冶金、粉體、化工、建工、水泥、醫藥、國防等部門對物料進行篩分檢測的專用工具。
