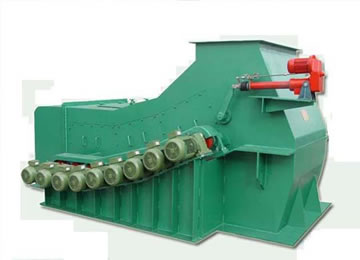

滾軸篩分機簡介：
滾軸篩分機（滾軸篩煤機）在電廠輸煤系統的應用非常普遍，它用于碎煤機前，將煤中大于篩孔的篩上物篩選出來進入碎煤機破碎，小于篩孔的靠自身重力直接落下進入系統。目前市場上的傳統滾軸篩產品使用中存在卡堵、纏繞、密封不好、漏粉等諸多問題。我公司研發部成員針對傳統滾軸篩存在的問題，研發出新型的滾軸篩產品，從根本上解決了卡堵、纏繞、漏粉等問題。
滾軸篩分機工作原理：
由于篩軸是按不同的工作角度布置的，所以當物料在工作角度較高的位置運行時速度較快；當物料在工作角度較低的位置運行時速度較平緩。兩種不同速度運行下的物料，在篩面某一位置相匯時開始做軸向運動，這樣就使物料均勻地分布在篩面上，達到了提高篩分效率和篩分精度的目的。
滾軸篩分機產品特點：
1）篩軸由輥道電機單軸驅動，便于維修；
2）入料端篩軸傾斜安裝，可快速分離物料，篩分效率高；
3）兩篩軸上的篩片相交，減小了相鄰篩軸形成的死角，避免了卡篩；
4）設有旁路，配有電動推桿，手動操作換向機構，不需要篩分時，直接經旁側路過，便利設備檢修和清理；
5）旁路換向板采用欄柵結構，當物料落到換向板時部分顆粒首先得到篩分，有利地提高了篩分效率；
6）箱體兩側板面設計活動插板結構，當需要更換檢修篩軸、篩片、防腐襯板時非常方便；
7）設有堵煤報警和電氣控制安全保護，避免異常運行造成設備損壞。

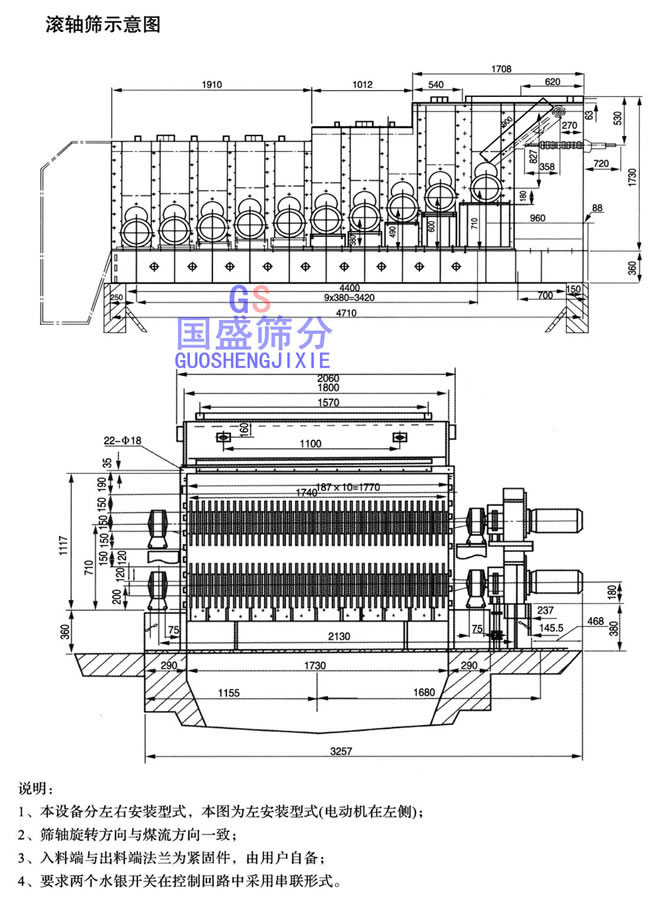

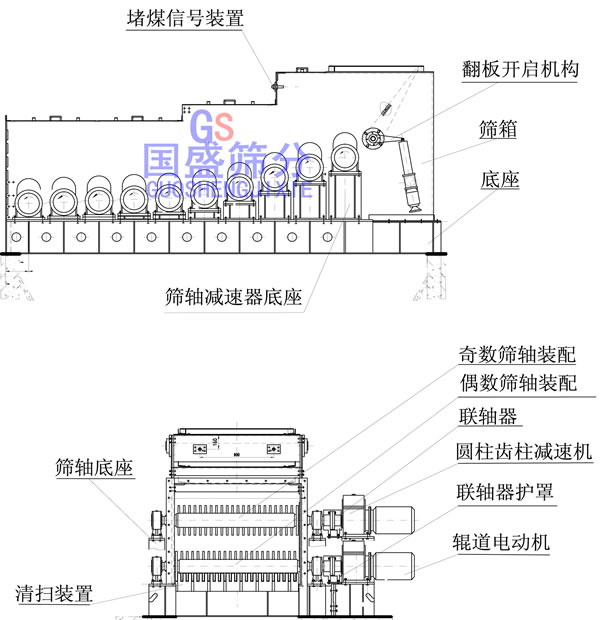

滾軸篩分機產品結構圖：
滾軸篩分機技術參數：
| 型號 | 篩面寬度 (mm) |
軸數 |
出力 (t/h) |
篩孔尺寸 (mm) |
減速機 | 電動機 | 電機功率 (kw) |
電機轉速 (rpm) |
減速機速比 | 篩軸轉速 (rpm) |
長x寬x高 | ||
| 型號 | 臺數 | 型號 | 臺數 | ||||||||||
GS 10-06A |
1000 | 6 | 300 | 55x65 | YZX132M121 YZX132M221 |
6 | YGb132M2-10 | 6 | 6X3 | 550 | 5.47 | 100.5 | 2170x3355x2050 |
GS 10-08A |
1000 | 8 | 400 | 55x65 | YZX132M121 YZX132M221 |
8 | YGb132M2-10 | 8 | 8X3 | 550 | 5.47 | 100.5 | 2800x3355x2150 |
GS 10-09A |
1000 | 9 | 500 | 55x65 | YZX132M121 YZX132M221 |
9 | YGb132M2-10 | 9 | 9x3 | 550 | 5.47 | 100.5 | 3100x3355x2200 |
GS 10-12A |
1000 | 12 | 700 | 55x65 | YZX132M121 YZX132M221 |
12 | YGb132M2-10 | 12 | 12x1.25 | 550 | 5.47 | 72.6 | 4030x3355x2300 |
GS 14-09A |
1400 | 9 | 1000 | 60x80 | YZX132M121 YZX132M221 |
5 4 |
YZG132M1 YZG132M2 |
5 4 |
4x3.7 | 908 915 |
12.5 | 72.6 73.2 |
3100x3785x2200 |
GS 14-12A |
1400 | 12 | 1200 | 60x80 | YZX132M121 YZX132M221 |
7 5 |
YZG132M1 YZG132M2 |
7 5 |
7x2.2 5x3.7 |
908 915 |
12.5 | 72.6 73.2 |
4030x3785x2300 |
GS 14-15A |
1400 | 15 | 1500 | 60x80 | YZX132M121 YZX132M221 |
9 6 |
YZG132M1 YZG132M2 |
9 6 |
9x2.2 6x3.7 |
908 915 |
12.5 | 72.6 73.2 |
4930x3785x2400 |
GS 18-12A |
1800 | 12 | 1500 | 60x80 | YZX132M121 YZX132M221 |
7 5 |
YZG132M1 YZG132M2 |
7 5 |
7x2.2 5x3.7 |
908 915 |
12.5 | 72.6 73.2 |
4030x3800x2300 |
GS 18-15A |
1800 | 15 | 2000 | 60x80 | YZX132M121 YZX132M221 |
9 6 |
YZG132M1 YZG132M2 |
9 6 |
9x2.2 6x3.7 |
908 915 |
12.5 | 72.6 73.2 |
4930x3800x2400 |
GS 18-18A |
1800 | 18 | 2500 | 60x80 | YZX132M121 YZX132M221 |
11 7 |
YZG132M1 YZG132M2 |
11 7 |
11x2.2 7x3.7 |
908 915 |
12.5 |
72.6 73.2 |
5830x3800x2550 |
注：以上型號尺寸為標準滾軸篩分機機型，如用戶有特殊要求可量身定做。
滾軸篩分機訂貨須知：
1、訂貨時請注明規格、型號及數量；
2、可按用戶實際需要，設計、制造特殊規格的滾軸篩煤機。
滾軸篩分機適用行業：
適用于篩分煤炭、焦炭、礦石、石灰石等，廣泛適用于火力發電廠的輸煤系統中，同時在冶金、化工、建材、煤炭系統也廣為應用。
